Solarregler richtig einstellen und Batterie richtig anschliessen

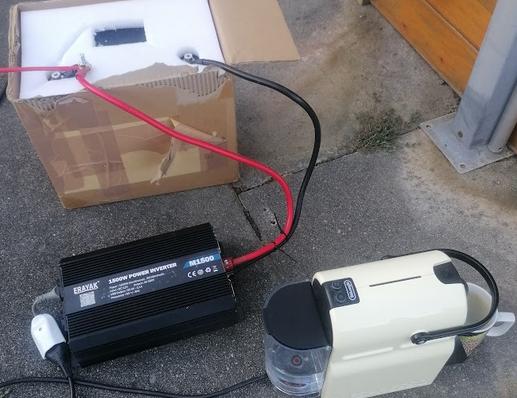

Es ist sehr wichtig, dass bei einem Balkonkraftwerk der Solarregler, die Batterie und der 230VAC-Inverter richtig verkabelt werden Solarkaffee

  • niederohmige Sicherung beim Pluspol der Batterie verwenden
  • Verbindungskabel zwischen Batterie und Umrichter möglichst grossen Querschnitt verwenden, wichtig bei 12V-Anlagen da dort der Strom bei einem 1.5kW-Umrichter ohne weiteres an der Batterie Spitzen von 300A auftreten
  • Kabel zum Solarregler muss nicht so dick sein, bei mir 2 x 200W-Panel = 400W im Maximum, bei 50V Panelspannung sind das im Maximum 8A welche in die Batterie fliessen

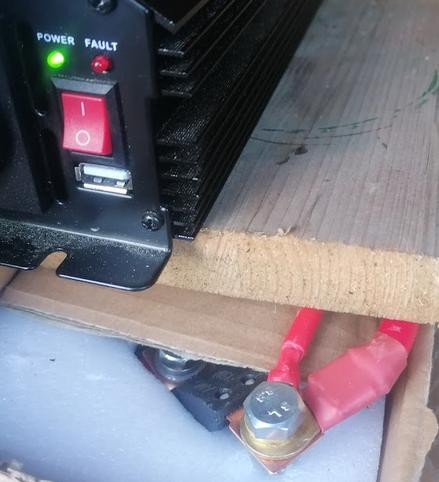

In meinem Beispiel verwende ich eine Solarbatterie LiFePo4 (100Ah). Die Batterie habe ich mit einer 150A-Schmelzsicherung zum Umrichter verbunden (zuvor hatte ich einen Sicherungsautomaten, ebenfalls 150A, diese Sicherung war aber zu hochohmig). Batterie richtig anschliessen

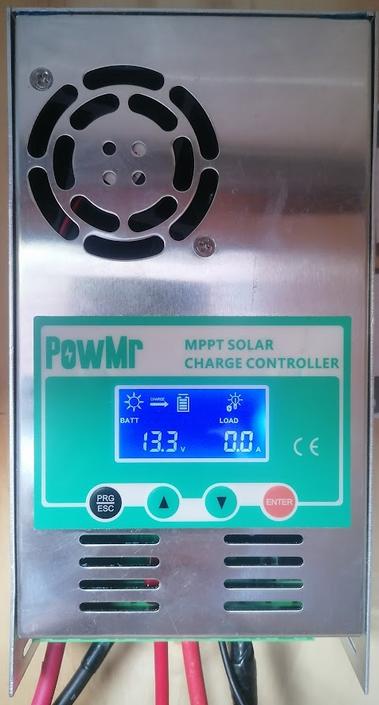

Mein Solarregler: PowMr-60A verträgt 160 Solarspannung und erkennt Batterien 12/24/36 oder 48V automatisch Verbindung zwischen Solarregler und Inverter braucht grossen Querschnitt Ich arbeite momentan nur mit einer 12V-Solarbatterie, somit habe ich den Regler in Parameter d05 auf L04 eingestellt

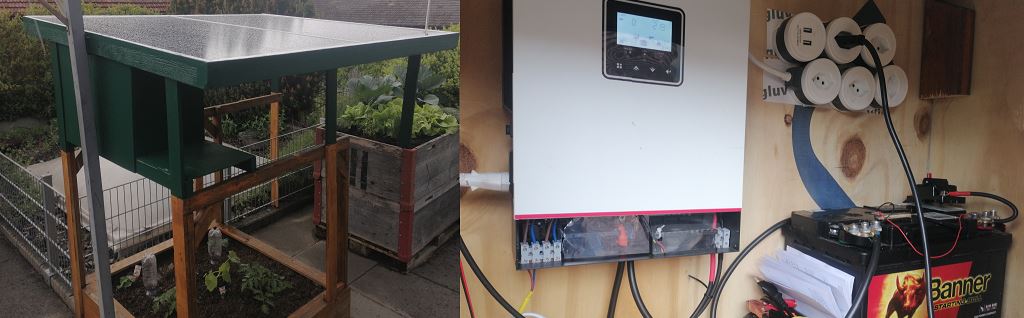

Sandkasten ist jetzt Solaranlage

Solarsandkasten

  • Tomaten lieben es nicht, wenn Regen direkt auf ihr Laub tropft
  • somit haben wir unseren Sandkasten umfunktioniert
  • also habe ich den Sand herausgenommen und Blumenerde eingefüllt
  • das Dach habe ich mit alten Solarzellen (2x240W) gebaut
  • den Solarstrom speise ich in eine 12V Batterie
  • dann wird die Energie aus dem Akku auf 230V Wechselspannung umgerichtet
  • jetzt kann ich unsere Velo mit dem Sandkastenstrom laden
  • auch das Bier wird jetzt umweltgerecht gekühlt

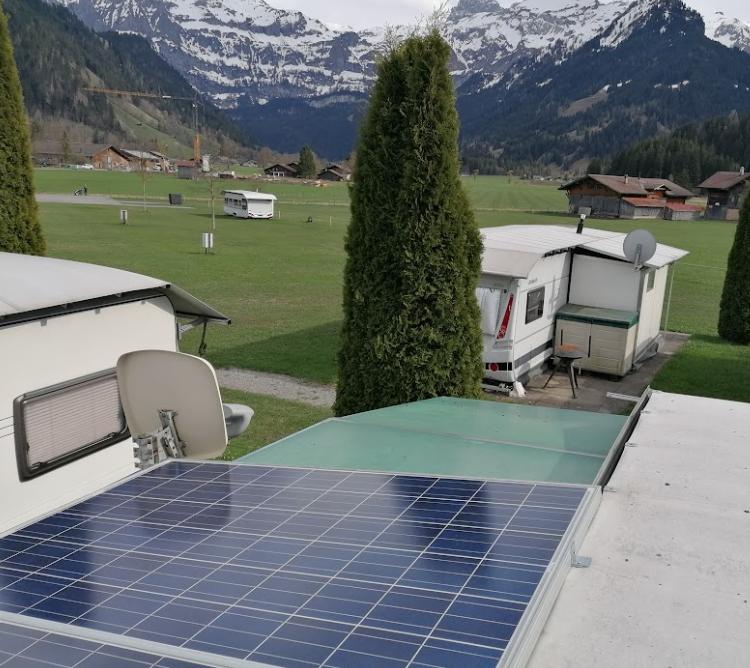

Solarstrom vom Wohnwagendach

  • Konnte beim Nachbarn 3 alte Solarpanels für je CHF 20.- kaufen.
  • habe diese an der Lenk im Simmental auf dem WW-Anbau montiert Solarzellen
  • im Leerlauf und in Serie geschaltet habe ich 112V gemessen
  • gemäss Datenblatt liefern die Panels max. 8A, ich bin jedoch schon zufrieden wenn ich aus den drei Panles 500W herausholen kann
  • hier in meinem Forum habe ich alles beschrieben wenn es jemanden interessiert

Unterschied PWM - MPPT

Beschreibung Solarladeregler

Mit Solarpanel Moverbatterie von WW laden

  • habe einen Wohnwagen mit einem Mover
  • wenn der Wohnwagen auf einem Zeltplatz steht und an 230VAC angeschlossen ist, wird diese mit einem kleinen Ladegerät geladen (das wurde vom Moverlieferanten schon so installiert)
  • im Winter steht der Wohnwagen auf einem Abstellplatz ohne Stromanschluss
  • jetzt habe ich mir ein kleines Solarkraftwerk gebaut

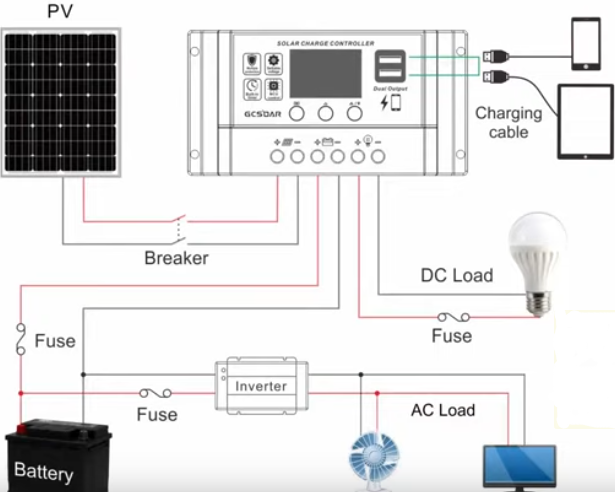

Laderegler

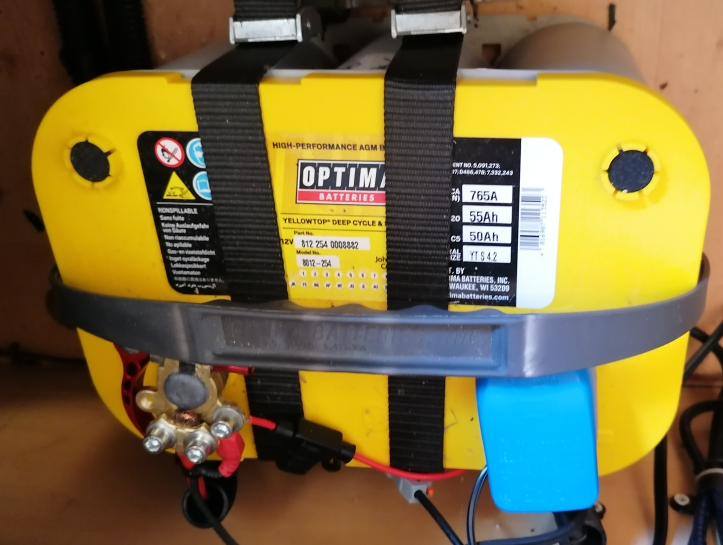

Moverbatterie im Wohnwagen

Die Moverbatterie ist schon 7 Jahre alt aber der Mover geht noch sehr gut damit.

Moverbatterie

Die Erhaltungsladung beträt 13,2 bis 13,8 Volt, max. 1 A, da bei mir mit dem kleinen PV maximal mit 0.6 A geladen wird, stelle ich den Laderegler für meine Wartungsfreie Optima Geel-Batterie auf 13.6 V ein.

Was brauchst man

Habe mir ein Solarkit aus Solarzellen

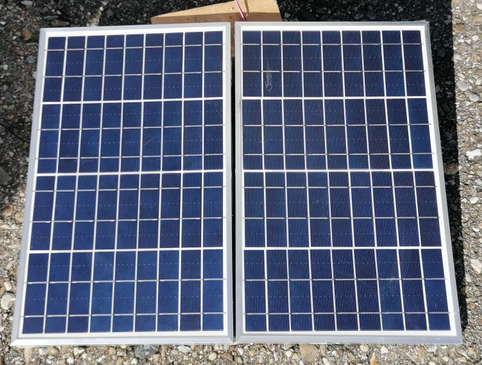

Solarzellen

und Solarregler

Solarregler

gekauft.

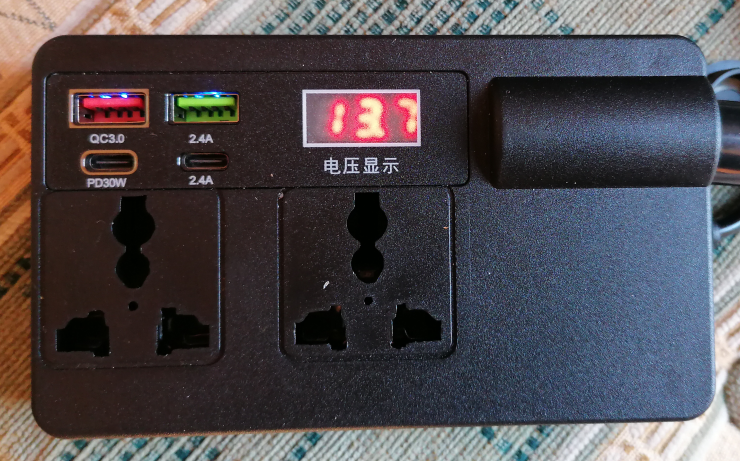

Inverter 12VDC - 230 VAC

Da ich im Wohnwagen 230VAC haben will, habe ich mir noch einen Konverter, welcher die 12V von der Batterie in 230VAC (Wechselspannung) umwandelt, gekauft.

Inverter

Hat praktische Handy- und Tablet-USB-Ladeanschlüsse. Die Netzspannung ist potentialfrei (keine Erde) und nur für kleine Leistungen gedacht. Die 12 V habe ich mit 20 A abgesichert, also maximal 240 W, bin mir aber nicht sicher ob der Inverter dies Leistung brigt, die Zukunft wird die Wahrheit an den Tag bringen.

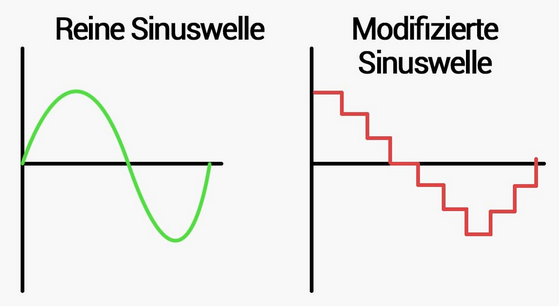

reiner Sinus

Noch eine Anmerkung: Einige Verbraucher wie LED-Lampen benötigen jedoch einen Umrichter, welcher eine schöne Sinuswelle hat, diese sind jedoch einiges teurer da diese mit einem Transformator bestückt sind.

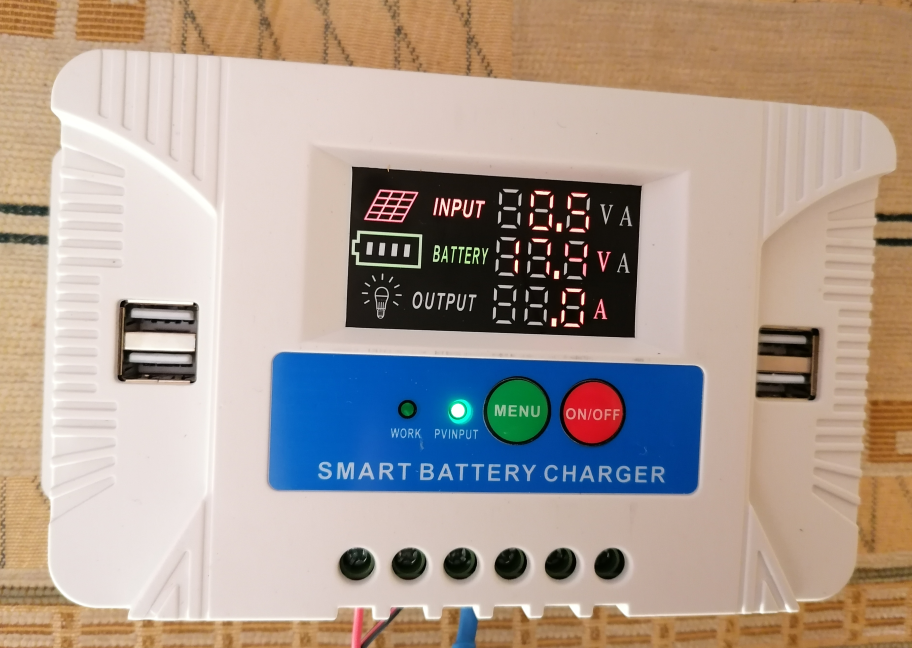

Solarregler (Battery-Changer)

Der Solarwandler ist besorgt, dass die Last (230VAC-Wandler) automatisch abgeschaltet wird wenn der Zwischenspeicher zu stark entladen wird, wenn die Sonne nicht scheint oder der 230VAC-Konverter zu viel Energie bezogen hat.

Der Wandler ist auch so programmiert, dass der nicht überladen wird wenn die Sonne viel Energie liefert und der Speicher voll geladen ist.

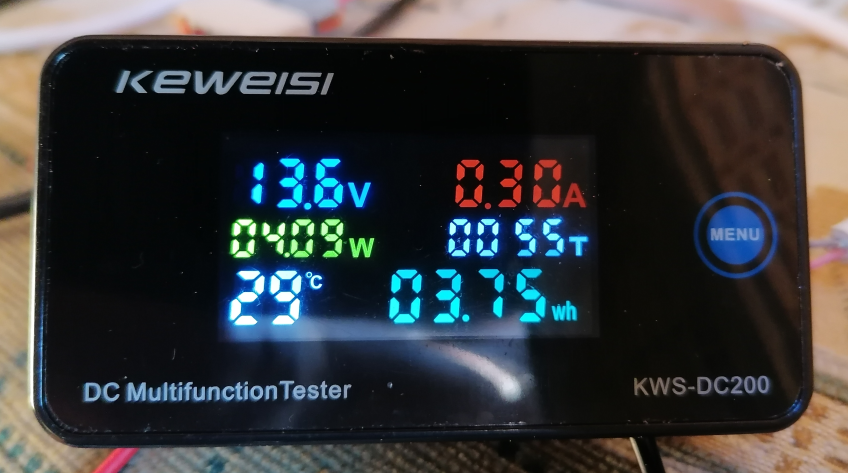

Energiemessung

Es hat mich interessiert, wie viel Energie die zwei kleinen Solarpanel effektiv bringen.

Messung

4 W ist nicht sehr viel, gemessen am Abend bei mässiger Sonneneinstrahlung. Denke werde maximal auf 8 W kommen. Ist aber ausreichend für das was ich die Sonne brauche, Moverbatterie im Winter auf Schwebeladung halten.

Wenn ich pro Tag 40 Wh einfange, kann ich für 10 Minuten ca. 200 W konsumieren, ist doch nicht schlecht.

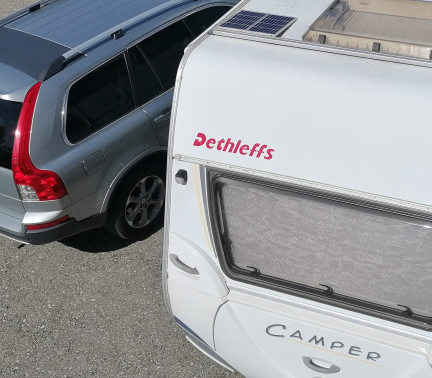

Wohnwagen von oben mit Mini-Solarzellen

PV-Solarzellen Heute ist es recht sonnig und die Batterie wird mit 6 W geladen.
