Projekte aktuell

Habe von meinen früheren Geschäftstätigkeiten noch einige kleine PC’s.

Türöffner mit Karten oder RFID-Tag

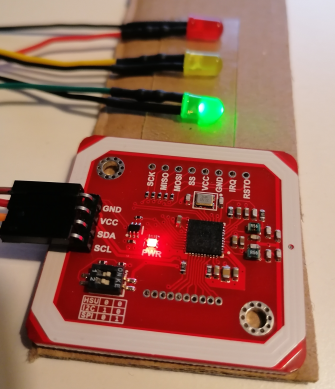

Türöffner mit RFID-Tag

  • Zuerst habe ich diesen an einem ESP32-C3 mit OLED angeschlossen: konnte aber RDID-Leser und Display nicht paralell ansteuern

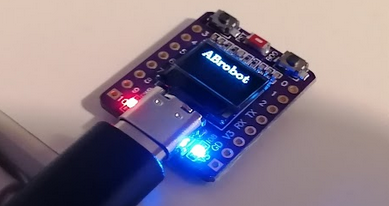

kleiner Microprozessor

  • habe mich dann entschieden mal den ESP32-C3-Super-Mini zu verwenden, hoffte, dass dieser etwas weniger Strom verbraucht
  • dem war aber nicht so, braucht auch etwa 0.1A bei 5V (0.5W)
  • zuerst hatte ich noch etwas Mühe mit dem Winzling, musse diesen zuerst mit WCH-Link und Arduino-IED2 flashen damit die USB-Schnittstelle dann direkt via USB funktionierte
  • habe mich dann entschiden eine Schaltung vorzuschalten, welche den kompletten Sketch nach einer Minute Betrieb komplett abschaltet
  • Einschalten kann man diesen dann wieder per Touch welcher einen MOSFET durchschaltet
  • als Stromquelle habe ich zwei li-ion-accus 3.7V in Serie verwendet welche dann auf einen step-down converter gehen, welcher dann den ESP32 mit 5VDC speist
  • im Sketch hat es einen Ausgang “SHUTDOWN_PIN” welcher das Gate vom Ersten MOSFET abschaltet in dieser Konfiguration sollte der Accu des Türöffners ca ein Jahr halten ohne Nachzuladen

WebServer auf lokalem embedded PC

Nun habe ich auf einem embedded Intel-Atom 32Bit Rechner Sparky Linux und auf diesem Apache, Maria-DB und php installiert.

Da der Rechner in einem lokalen Netzwerk läuft, welches vom Internet nicht erreicht werden kann, habe ich bei Cloudflare einen Tunnel zu dem lokalen Rechner eingerichtet.

Die Domäne aspweb.ch habe ich bei einem lokalen Webhoster in der Schweiz registriert und dann die Nameserver gemäss Vorgaben von Cloadflare angepasst.

Die Webseite ist momentan sehr einfach gehalten und in reinem php mit CSS geschrieben.

Baue mir jedoch momentan einen zweiten lokalen WEB-Server auf einem RPi Zero W V1.1 (ebenfalls nur 32Bit) auf welchem ich dann php und Java Script zuerst testen will, bevor ich den Code auf dem mit Cloadflare verbundenen Webserver installiere.

Installationsanleitungen findest du in meinem Forum “Freude an der Technik”

Privates Netzwerk

Habe nur ein Gast-WLAN. Deshalb habe ich mir einen schnellen WLAN-Client gekauft, welcher eine IP vom WLAN meinem Router bereitstellt.

Dann habe ich mir ein eigenes privates Netzwerk aufgebaut. Der Webserver und ein zweiter Router ist direkt an meinem Netz mit LAN-Kabel angeschlossen.

Da ich auf dem Freisitz kein guten Empfang hatte, habe ich einen zweiten WLAN-Client ausserhalb dem Haus positioniert, welchem ich von meinem Router aus eine statische IP vergeben habe. Mit dem LAN-Anschluss an dem WLAN-Client habe ich dann einen WLAN-Accesspoint gespiesen.

Jetzt habe ich auf dem Freisitz 4 LAN-Anschlüsse und ein gutes WLAN-Netz.

Raspberry Pi Zero IP over USB

Für den RPiZ kann man eine Platine kaufen, dass man den Rechner als USB-Stick-Rechner verwenden kann.

Der RPiZ bezieht beim Booten normalerweise eine IP per Wlan vom Router und kann sich so ins Internet verbinden. Da mein Server aber per LAN am Router angeschlossen ist, hatte ich die Idee, den RPiZ per USB-Tethering mit dem Server zu verbinden.

ip_over_USB

Wie das funktioniert, habe ich im Forum beschrieben.
