Wie soll ich meinen CH32003 Flashen

Beitrag von asp »

Das CH32V003F4P6 Core Board ist sehr preiswert und wird mit Vorteil per WCH-LinkE geflasht

Code: Alles auswählen

        ---------------
  PD4  1    o o o o    20 PD3
  PD5  2               19 PD2
  PD6  3               18 PD1
  PD7  4      von      17 PC7
  PA1  5      oben     16 PC6
  PA2  6               15 PC5
  GND  7               14 PC4
  PD0  8               13 PC3
  VIN  9               12 PC2
  PC0 10               11 PC1
        ---------------
Benutzeravatar
asp
Site Admin
Beiträge: 137
Registriert: 22 Feb 2025, 19:44
Wohnort: Lohn-Ammannsegg
Kontaktdaten:

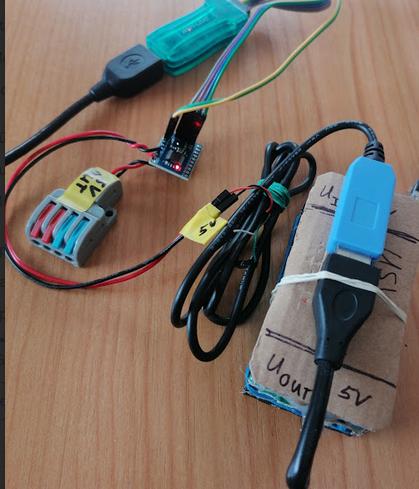

Meine Empfehlung

Beitrag von asp »

- Speisung 5V per eterne 5V-Quelle
- Pin Vcc beim Flasher-Eingang abschneiden

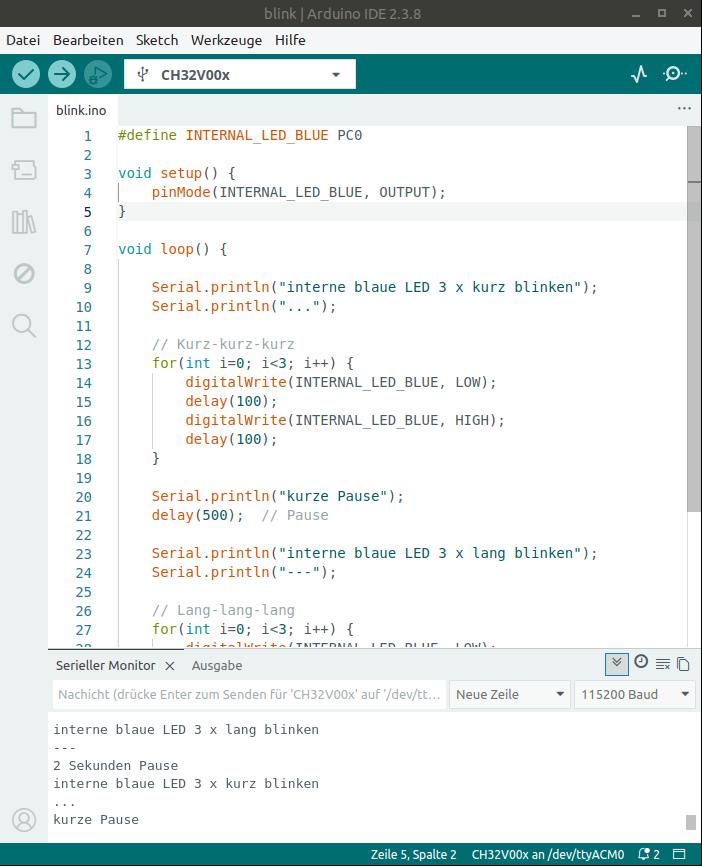

PS RX und TX sind optional um in ARDUINO Meldungen per Serieller Monitor anzuzeigen
