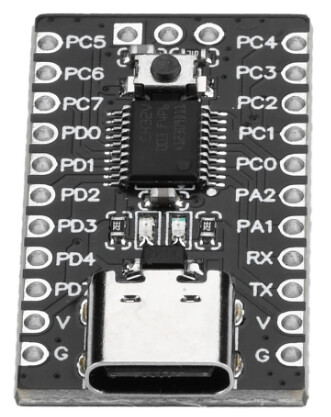

Hier ein Bild von einem CH32V003 Entwicklerboard
- CH32V.jpeg (41.08 KiB) 40 mal betrachtet
- CH32V003-Block.jpg (64.4 KiB) 40 mal betrachtet
CH32Vxx - Boards
CH32Vxx - Boards
Die CH32V-Boards sind extrem günstig, ohne Leiterplatte kostet der Chip nur etwa 10 Rappen. Ein Entwicklerboard kann man zwischen 50 Rappen bis CHF 2.- kaufen. Zum Programmieren eignet sich vor allem MounRiver.

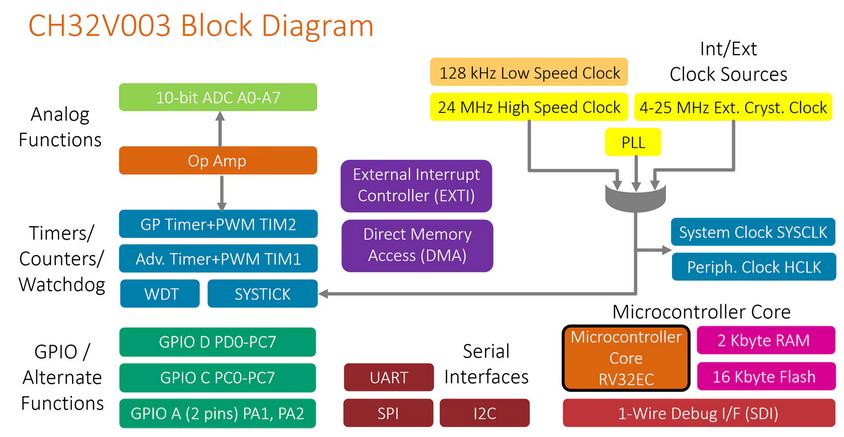

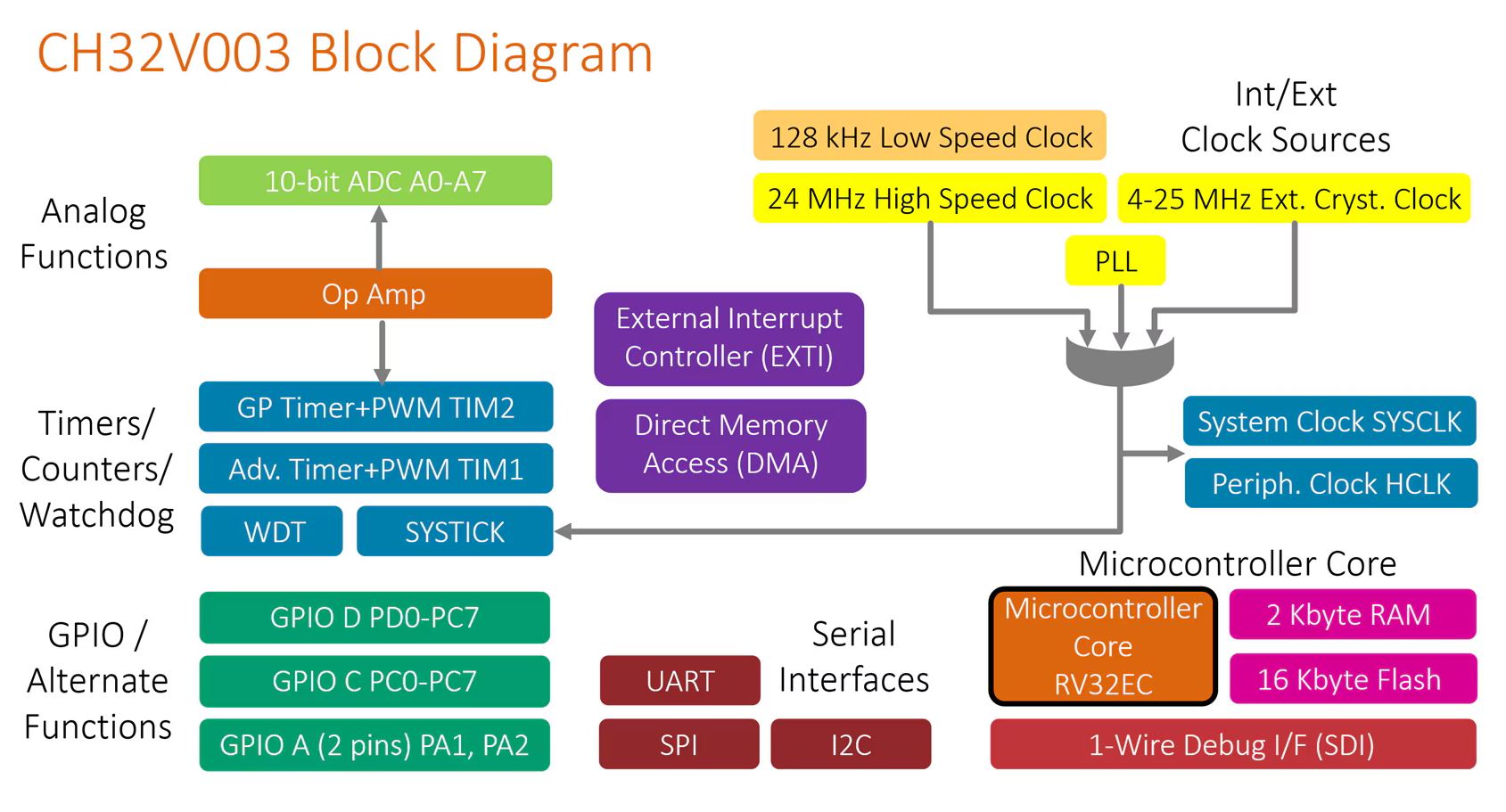

Hier ein Bild von einem CH32V003 Entwicklerboard Und das Block-Diagramm
Hier ein Bild von einem CH32V003 Entwicklerboard Und das Block-Diagramm

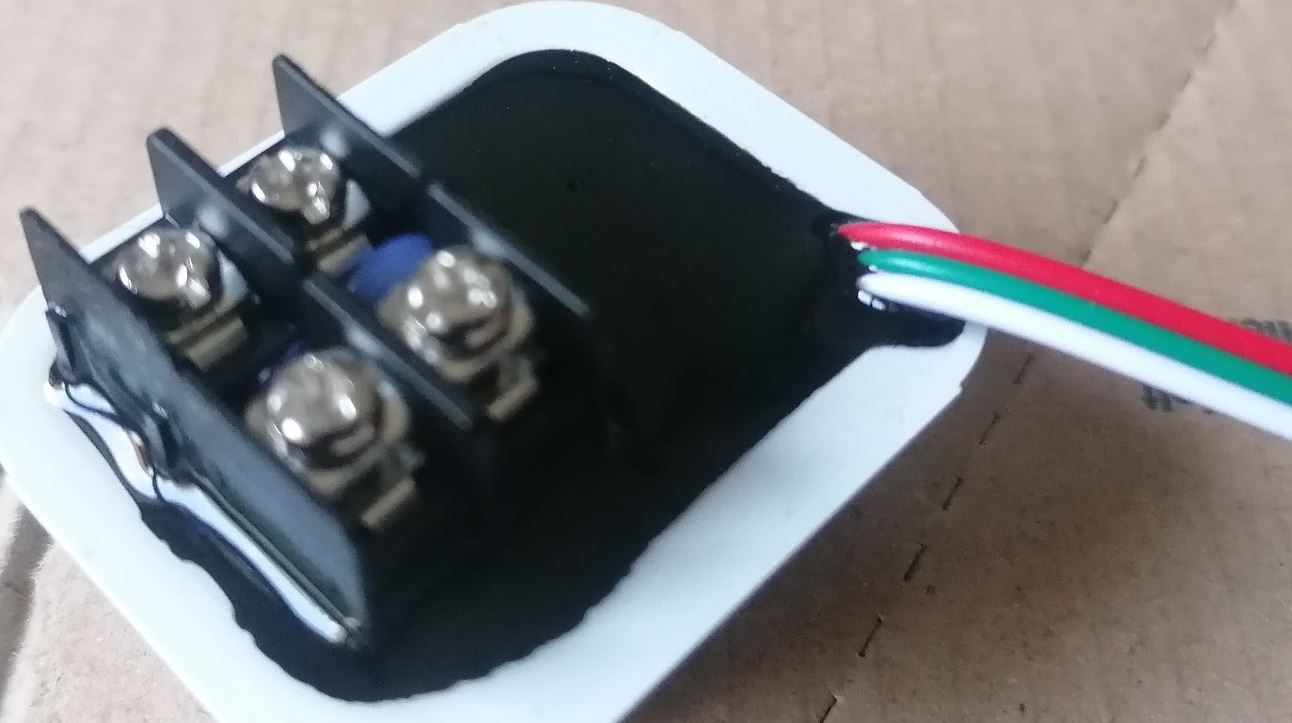

Interface für Münzautomaten
Ein Freund welcher mit Spielautomaten arbeitet hat mich gefragt, ob ich ihm ein Interface für ein MyPos Kreditkartengerät bauen könne.
Er hat das Problem, dass die Impulse, welche vom MyPos kommen asynchron (erster Impuls zu kurz) sind.

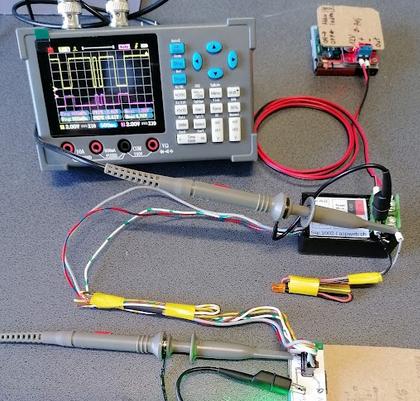

Jetzt habe ich Ihm ein Interface mit einem CH32V003 gebaut, welches die Impulse vom MyPos zählt und dann sauber ausgibt, 5Hz (100ms/100ms). So können auch alte Spielautomaten von modernen Kreditkartengeräten bedient werden.
Er hat das Problem, dass die Impulse, welche vom MyPos kommen asynchron (erster Impuls zu kurz) sind.
Jetzt habe ich Ihm ein Interface mit einem CH32V003 gebaut, welches die Impulse vom MyPos zählt und dann sauber ausgibt, 5Hz (100ms/100ms). So können auch alte Spielautomaten von modernen Kreditkartengeräten bedient werden.
