In vielen Fällen ist es von Vorteil, wenn
Steuersignale vom Mikroprozessor und die
geschaltete Leistung mit einem Optokoppler
galvanisch getrennt sind.
- MOSFET-Optokoppler.jpg (42.67 KiB) 4081 mal betrachtet
P-Kanal MOSFET:
LED welche den ON Zustand anzeigt ist im Primärstromkreis. Im Sekundärkreis ist der Powerschalter gegen Plus verdrahtet und die Last gegen GND. Die Schaltung ist also nicht invertierend. - Wenn man mit dem Pegelwandler einen Eingang Ein- und Ausschalten will, so muss der Eingang mit einem Pull-down Widerstand konfiguriert oder bestückt sein, da der P-Kanal MOSFET bei Aktivierung diesen gegen HIGH zieht.
Beschreibung:
- Ein- und Ausgang sind vollständig voneinander getrennt
- kann an Mikrokontrollern wie ESP32, RP2040, etc angeschlossen werden (Eingangspegel 3V...20VDC, Strom ca 5mA)
- schaltet hohe Lasten wie Motoren, Glühbirnen, LED-Leuchten, Gleichstrommotoren, Mikropumpen, Magnetventile usw
- Ausgang 5V...36VDC, Strom 5 A (bei mehr als 5 A muss ein Kühlkörper hinzugefügt werden, der Höchstwert darf 20 A nicht überschreiten)

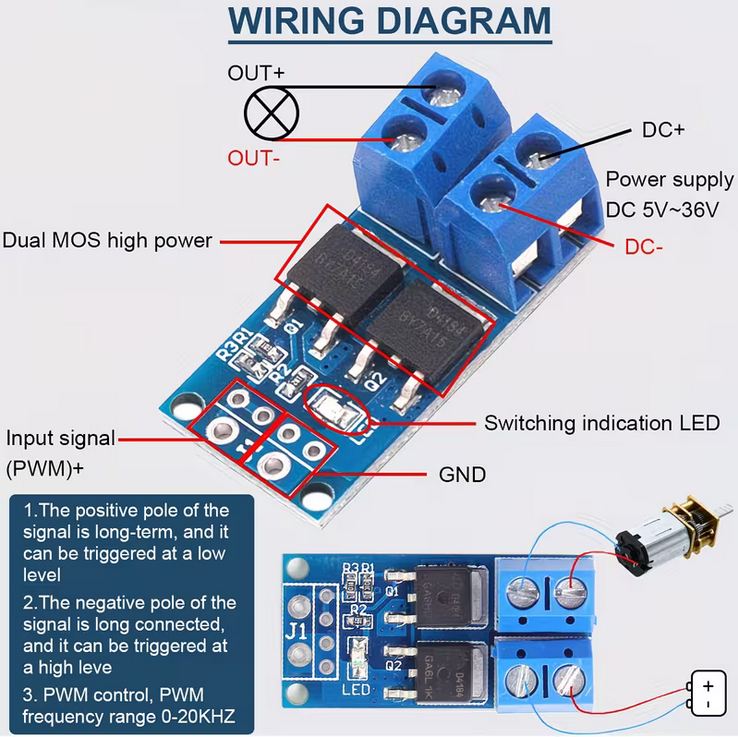

- Lastenschalter.jpg (32.25 KiB) 111 mal betrachtet
Das Beispiel zeigt wie man mit dem nicht invertierenden Pegelwandler einen Eingang von einem Microkontroller verbindet (Eingang ohne Pull-down oder Pull-Up da der Pulldown schon auf dem Pegelwandler mit der Last 10k integriert ist.
Schaltungsbeispiele:
-
https://www.mikrocontroller.net/topic/369719
-
https://www.homofaciens.de/technics-phy ... Amplifying
