ESP32-C3 MINI mit Arduino-IDE programmieren

[asp]

Dieses TEIL ist KLEIN aber GEIL!


Belegung von unten

Code: Alles auswählen

         -----
        | USB |
    ---------------
  5V               5
 GND               6
3.3V               7
   4               8
   3               9
   2               10
   1               20
   0               21
    ---------------

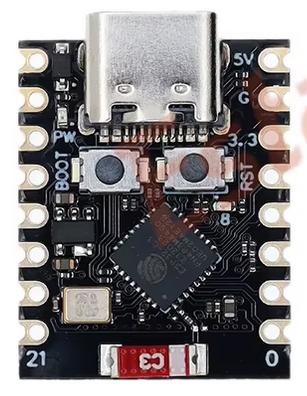

Belegung von oben

Code: Alles auswählen

         -----
        | USB |
    ----|     |----
   5    |     |    5V
   6     -----     GND
   7   BOOT  RST   3V3
   8               4
   9               3
  10               2
  20               1
  21               0
    ---------------

Anschluss RFID-Leser

Code: Alles auswählen

    RC522     ESP32-C3
    ------------------
    SDA          7
    SCK          8
    MOSI         10
    MISO         9
    IRQ          nc
    GND          GND
    RST          4
    3.3V         3.3V

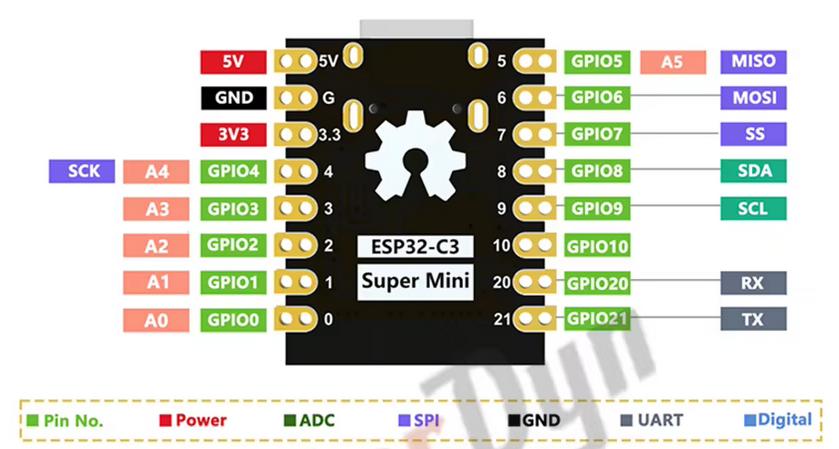

und noch von oben


Habe mich entschieden, einen Türöffner zu programmieren


Muss schon sagen, ohne Hilfe von DeepSeek hätte ich es wahrscheinlich nicht geschafft.

Es gibt doch einige Knackpunkte:
1. konnte ich den ESP32-C3-Super-Mini zuerst nicht mit Arduino-IDE flashen
2. wollte ich die Schaltung möglichst Stromsparend
3. musste ich feststellen, dass man den RFID-Leser am besten mit dem I2C-Bus verbindet (Modul könnte auch noch SPI)

Wichtigste Einstellungen in Arduino:
1. ESP32C3 Dev Module
2. Adafruit_PN532 Bibliothek
3. musste ESP-C3 zuerst mit WCH-Link (3.3V, TXD, RXD, GND und langsamerm Upload Speed flashen) bevor ich mit Arduino-IDE eine Verbindung zustande brachte.

Hier noch ein kleiner Film, falls es jemanden interessiert
https://www.youtube.com/shorts/NUxe5Lm_xXU

Richtig schöne Sache
