ESP32-C3 OLED development board

Beitrag von **asp** » 25 Dez 2025, 09:28

Habe wieder mal was gekauft

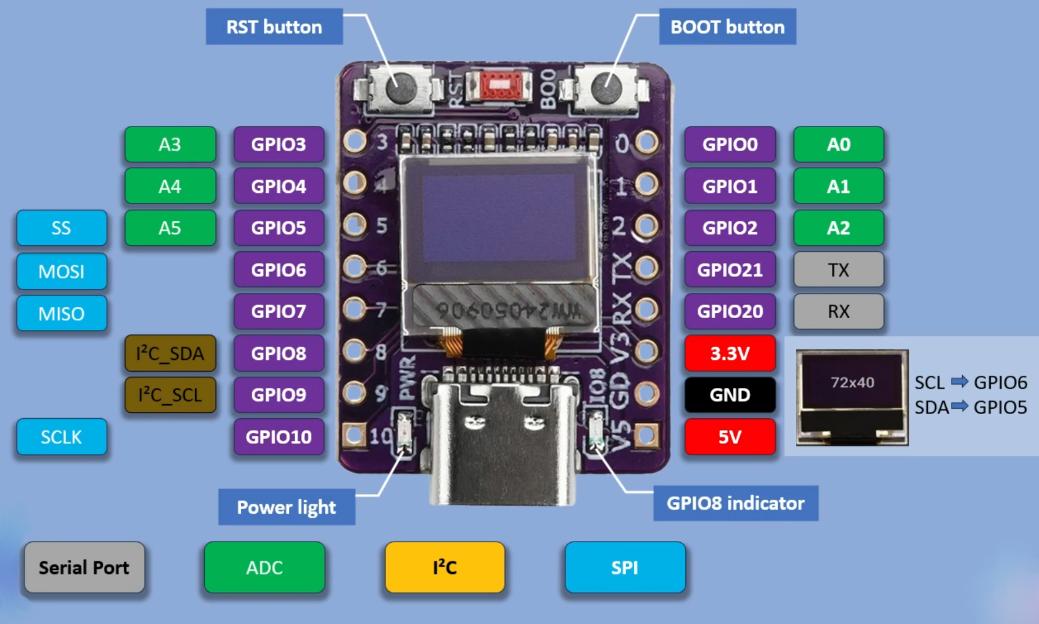

: ESP32-C3.OLED.jpg (80.13 KiB) 18860 mal betrachtet

Belegung von oben

    ---------------
   | RST      BOOT |
   3               0
   4               1
   5               2
   6               21
   7               20
   8               3V3
   9               GND
  10               5V
    ---------------
          USB

Belegung von unten

Code: Alles auswählen

    ---------------
   |               |
   0               3
   1               4
   2               5
  21               6
  20               7
 3V3               8
 GND               9
  5V               10
    ---------------
           USB

Möchte dieses Teil mit Arduino-IDE programmieren

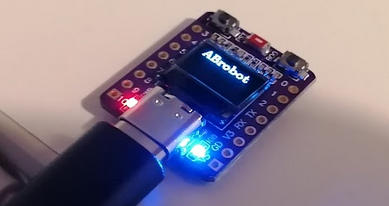

: ESP32-C3.png (97.81 KiB) 18833 mal betrachtet

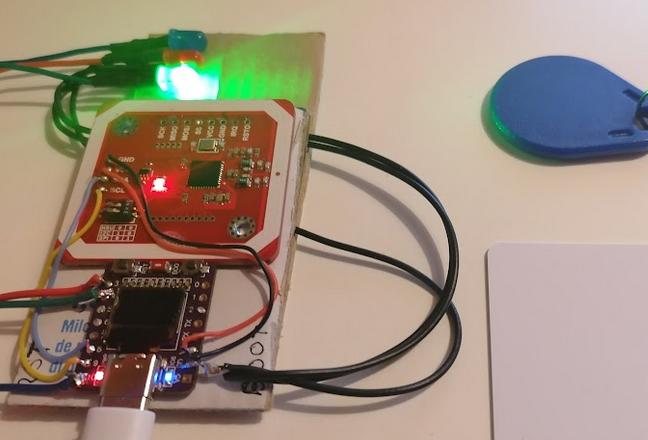

RFID-Leser habe ich zum Laufen gebracht

: ESP32-C3-OLED.jpg (32.29 KiB) 9205 mal betrachtet

Am Display habe ich 2 Tage geübt, jetzt habe ich es geschafft!

: ESP32-C3-0.42OLED.jpg (4.93 KiB) 7826 mal betrachtet

bei meinem ESP32C3OLED geht dieser C-Code

Code: Alles auswählen

#include <Arduino.h>
#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif
#define SDA_PIN 5
#define SCL_PIN 6

U8G2_SSD1306_72X40_ER_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);   // EastRising 0.42" OLED

void setup(void) {
  Wire.begin(SDA_PIN, SCL_PIN);
  u8g2.begin();
}

void loop(void) {
  u8g2.clearBuffer();
  u8g2.setFont(u8g2_font_ncenB08_tr);
  u8g2.drawStr(0,10," 1 2 3 ...");
  u8g2.sendBuffer();
  delay(1000);
}

war schon eine richtige Zangengeburt, bin mit KI-Unterstützung nicht weitergekommen, bis ich ein YouTube-Video gefunden habe
https://www.youtube.com/watch?v=-c8BDvaQDy4
und unter
https://github.com/01Space/ESP32-C3-0.42LCD
konnte ich eine Zip-Datei herunterladen mit dem Beispiel "hello-world.ino", lief auf Anhieb.
